Description

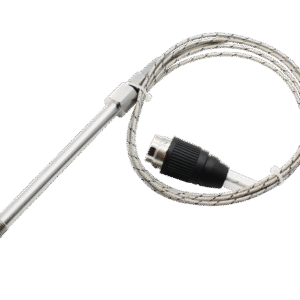

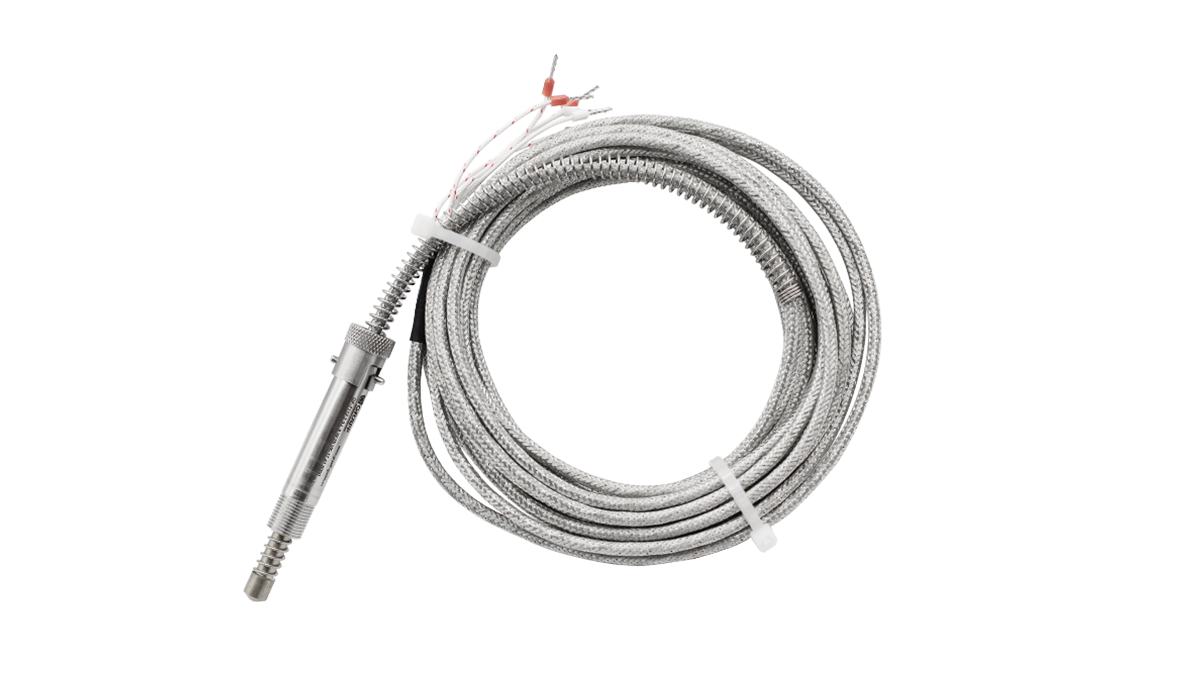

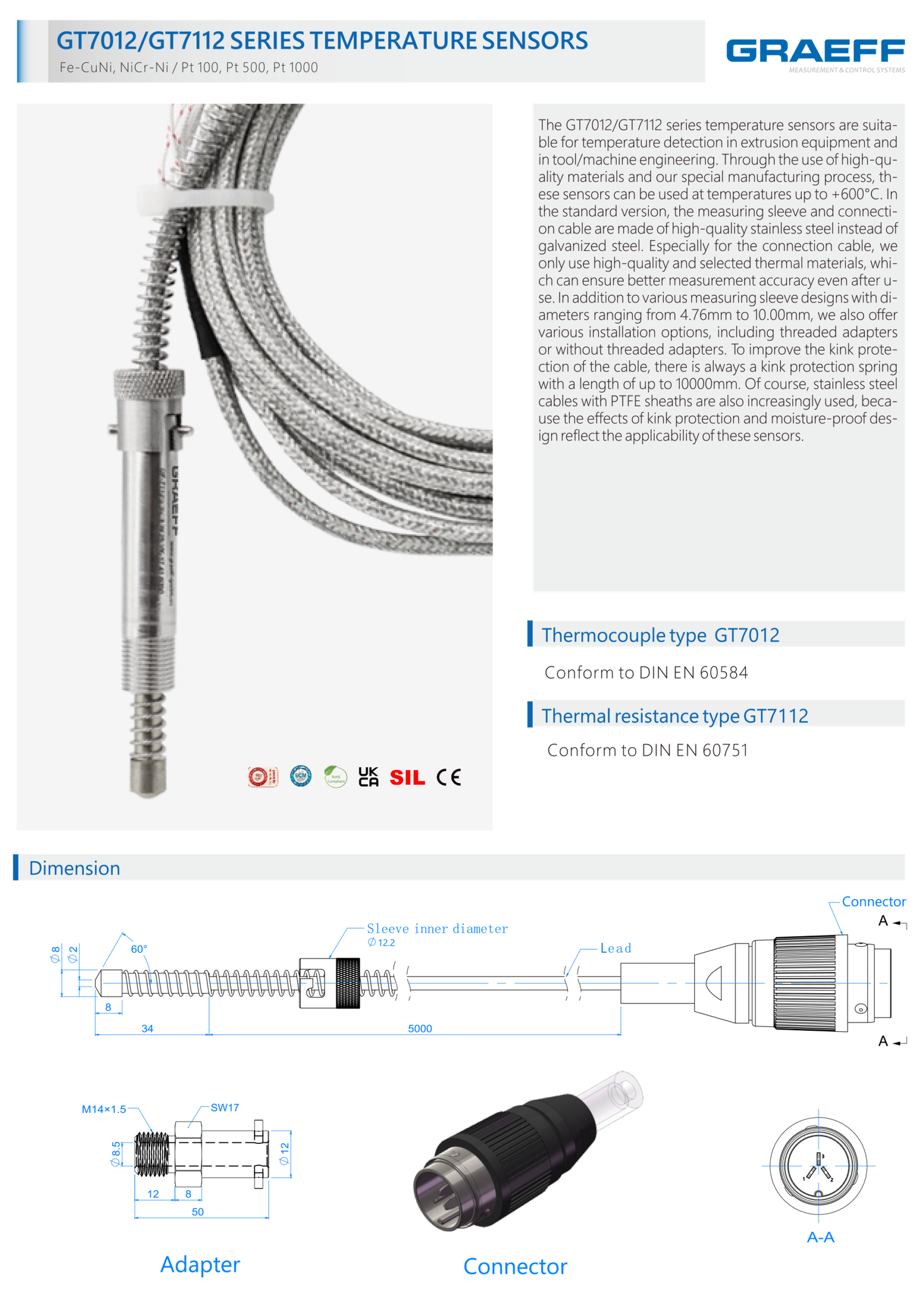

GT7012/GT7112 Series Temperature Sensors
- 주요 특징
- 7012/7112 시리즈 온도 센서는 압출 장비 및 공작기계 분야의 온도 감지에 적합합니다.
- 고품질 소재와 특수 제조 공정을 적용하여, 최대 450°C까지 사용 가능합니다.
- 표준 버전에서는 측정 슬리브와 연결 케이블이 고품질 스테인리스 스틸로 제작되어 장기간 사용 후에도 정확한 측정이 가능합니다.
- 다양한 측정 슬리브 디자인과 설치 옵션 제공 (나사형 어댑터 포함/미포함).

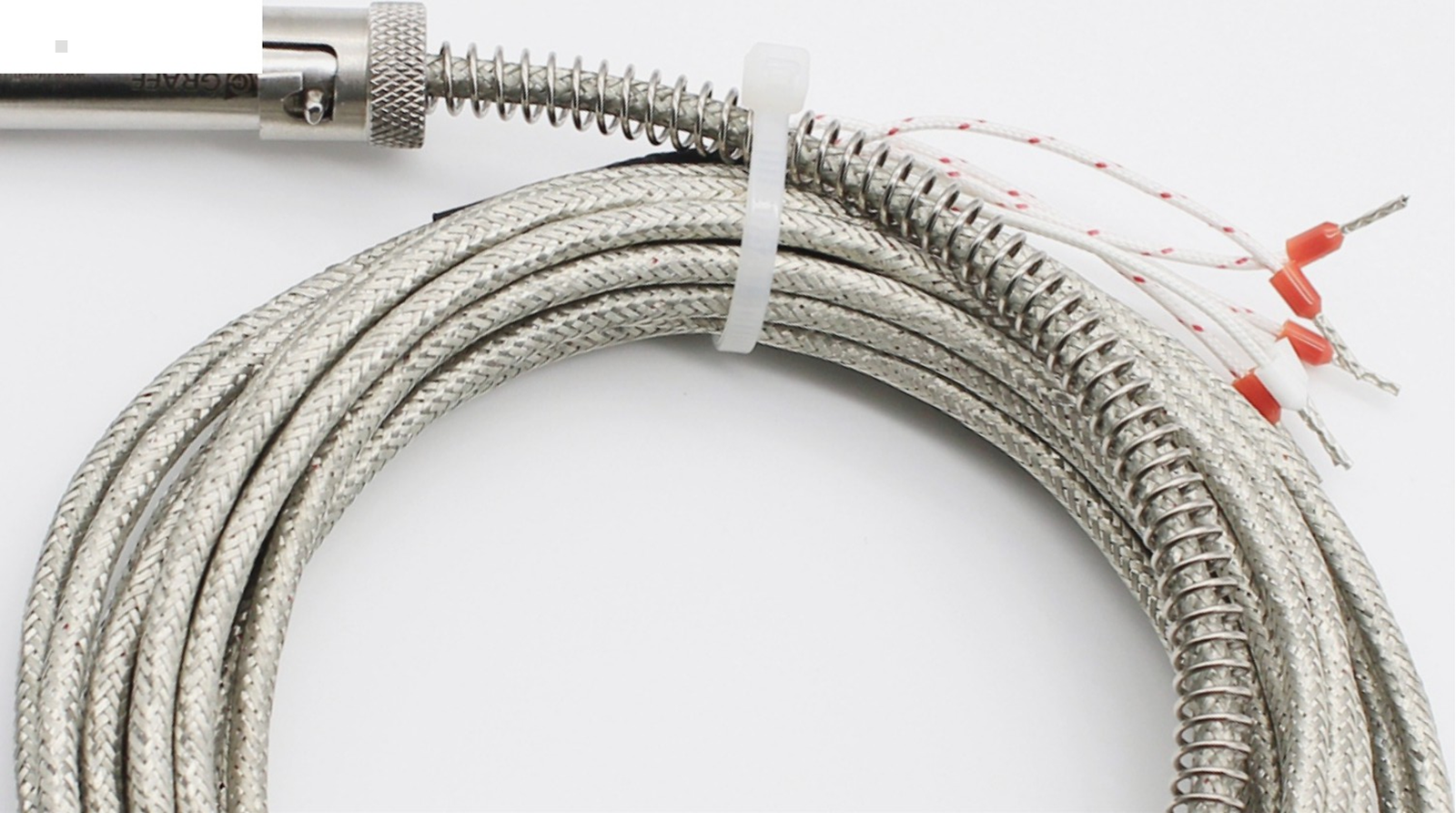

- 케이블의 꺾임 방지 기능 강화를 위해 최대 10,000mm 길이의 꺾임 방지 스프링 포함.
- PTFE 피복 스테인리스 스틸 케이블 사용으로 꺾임 방지와 방습 설계 강화, 센서의 적용 범위와 내구성 향상.
- 탐침형 온도 센서 (8000 시리즈)
- Fe-CuNi형 L: DIN 43710 (신규 설치용 아님)
- Fe-CuNi형 J: DIN EN 60584
- NiCr-Ni형 K: DIN EN 60584
- 탐침형 저항 센서 (8100 시리즈)
- Pt 100 Kl. B: DIN EN 60751
- Pt 500 Kl. B: DIN EN 60751
- Pt 1000 Kl. B: DIN EN 60751
- 기타 허용 오차 등급은 요청 시 제공 가능
- 재질 (7012 / 7112)
- 보호용 관 전체는 고품질 황동 재료로 제작
- 탄성 부품은 고강도 합금 소재로 제작
| 항목 | 사양/설명 | 코드/값 |
|---|---|---|
| 시리즈 | 7012 | – |
| 측온 요소 | 싱글(Single) | 1 |
| 듀얼(Dual) | 2 | |
| 측온 센서 타입 | Fe-CuNi type L | FK-L |
| Fe-CuNi type J | FK-J | |
| NiCr-Ni type K | NC | |
| 측온 접점 | 싱글/듀얼 접지 | e |
| 싱글/듀얼 색 구분 | – | |
| 보호 관 직경 | 6 mm | 6 |
| 8 mm | 8 | |
| 온도 측정 면 | 평면 | P |
| 120° | W | |
| 스프링 길이 | 250 mm | 25 |
| 내부 삽입 길이 | 내부 – 122 mm | VK-14 |
| 내부 – 145 mm | VK-17 | |
| 연결 규격 | M10x1 | 40 |
| M12x1 | 41 | |
| M14x1.5 | 42 | |
| G 1/4 | 43 | |
| G 3/8 | 44 | |
| M12x1.75 | 49 | |
| G 1/2 (14mm용) | 82 | |
| 연결 점 형식 | A형 | A |
| 측정 범위 | 최대 측정 온도 (°C) | XXX |
| 모델 예시 | 7012 1FK-L e 8 W25 VK-17 413000 A | 400 °C |
